Подключение тензодатчиков


» Подключения тензодатчиков к весовым индикаторам серии Микросим

» Цветовая маркировка тензодатчиков


Схемы подключения тензодатчиков к весовым индикаторам типа "Микросим"

Подключение к приборам моделей Микросим 0601Б, 0600 (06А, 06Д, 06КС )

1.2. Подключение к приборам моделей Микросим 0601БМ

Внимание! В приборах Микросим 0601БМ применяется другой тип разъема (не такой как в 0601Б)!

-


Цветовая маркировка тензодатчиков

Тензодатчики компании Celtron (типа DLB, CLB, MDB).  Rin= 770 ± 10Ω, Rout= 700 ± 5Ω.
Тензодатчики компании KELI Sensor (типа QS/QSA).     Rin=750 ± 10Ω, Rout= 703 ± 2Ω.

Тензодатчики компании HBM (Германия) типа C16.      Rin= 700 ± 20Ω, Rout= 706 ± 3,5Ω.

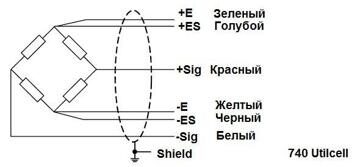

Тензодатчики компании Utilcell (Испания) модель 740.   Rin= 800 ± 30Ω, Rout= 700 ± 3Ω.
